Lichtstimmung nach
Berührung
Im Baumarkt habe ich neulich Leuchten mit farbigen LED gesehen, die
einerseits schon recht preiswert, und zum anderen mit
herkömmlichen 12V Halogen Leuchtmitteln kompatibel sind.
Das brachte mich auf den Gedanken, eine Fernsehlampe zu bauen, die die
Wand hinter dem Gerät in beliebigen Farben erstrahlen
läßt.
Dazu habe ich vier Leuchten in rot, blau,grün und
weiß
gekauft, auf ein justierbares Blech montiert, sodaß die
Lichtkegel aller Lampen sich auf einer Fläche treffen.
Nun galt es, die Lichtstärke der einzelnen Leuchten
individuell einzustellen, also zu dimmen. Mit der
Leistung von 1W bei 12V bietet sich eine analoge
Lösung an.
Bei der Gelegenheit fiel mir ein Prinzip wieder ein, was man vor
über 30 Jahren in der DDR mal bei einem Ferneseher mit der
ersten Fernbedienung realisiert hat: Speicherung des analogen
(Lautstärke-) Wertes mit einem Kondensator und einem MOSFET
als Stellglied.
Der Kondensator muß ein Folien-Typ sein mit sehr hohem
Isolationswiderstand. (Elkos oder Tantals sind nicht geeignet, da die
sich zu schnell selbst entladen)
Als MOSFET kamen mir die Schalttransistoren für die CPU
Versorgung aus einem alten Motherboard gerade recht.

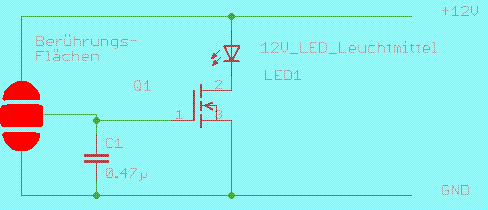

Hier die Schaltung für jeweils einen Kanal:
Natürlich kann man
statt der Berührungsflächen auch Taster verwenden,
die jedoch über einen ausreichend großen Widerstand
auf den Kondensator gehen müssen, damit sich das Licht langsam
genug ändert.
An Einfachheit ist diese Schaltung wohl kaum zu unterbieten.
Nachteilig ist, daß die Schwellspannung der MOSFETS bei etwa
5V liegt. Man muss erst mal eine gewisse Zeit drücken, bevor
die Lampe angeht.
Viel Spaß beim Basteln.
